非破壊検査

X線透過による非破壊検査

X線透過撮影では、人間のレントゲン撮影と同じ原理で、鉄筋や埋設物が白く映し出されます。

・X線透過撮影の手順

コンクリートをサンドするように

機械 → | コンクリート | ← フィルム

という配置でX線発生装置を設置しX線を照射します

X線はコンクリートを透過し鉄筋などの埋設物によって減衰してフィルムに到達します

この原理によりレントゲンのような鮮明な画像を取得できます

また、基本的に固定照射を行うため精度の高い検査が可能です

さらに、X線発生装置とコンクリートの距離が規定より離れている場合でもフィルム上の映像から位置を計算し埋設物の正確な位置を特定できます

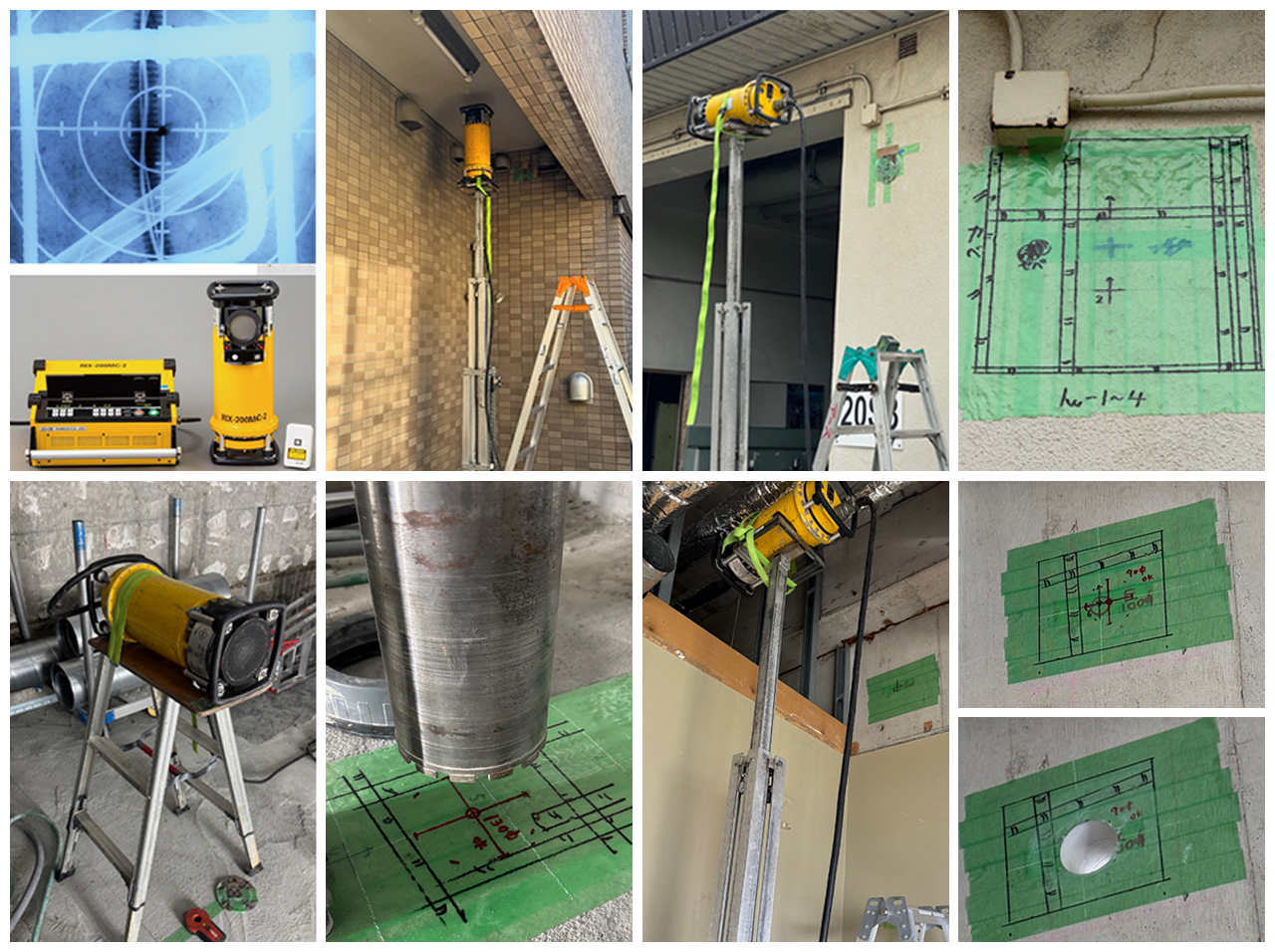

・X線透過撮影の活用例

X線透過撮影は電気設備工事・空調設備工事・衛生設備工事などに関連するダイヤモンドコア工事や斫り工事の際に利用されます

X線撮影を行うことで、既存の鉄筋や埋設配管を損傷せずに施工することが可能となります

※X線撮影が可能なコンクリートの厚さは300mm程度までです。

X線は放射線を含むため、周囲に人がいる場合は一時的に退避していただく必要があります。
